Millised on koti pakkimismasina omadused?

Vanemautomaatikainsenerina, kes on veetnud üle viieteistkümne aasta tootmispõrandatel toiduainete, keemia- ja farmaatsiatöötlejate kiirete pakkimisliinide projekteerimisel, paigaldamisel ja tõrkeotsingul, olen omal nahal näinud, kuidas pakendi kitsaskohad võivad muidu puutumatu töötlemistoimingu lämmatada. Kui tehased mastaapivad, satuvad traditsioonilised vormi-täite-tihendi seadmed või käsitsi teisaldamine sageli kõvale lakke: ümberlülitused võtavad liiga kaua aega, kiletihendi terviklikkus kõigub termilise kõikumise mõjul ja tööjõukulud vähendavad kitsaid marginaale. Kaasaegne kiire kott-söötmise vaakumpakendamismasina tehnoloogia lahendab need valupunktid lahti, eraldades moodustunud koti täitmisest ja sulgemisest. See tööstuslik jaotus hindab põhilisi tehnilisi funktsioone, konstruktsiooni mehaanikat, tööprotokolle ja kaubanduslikku loogikat, mis juhivad tänapäeval suure jõudlusega kottide pakkimismasinaid.

Lühidalt

Automaatne koti laadimise ja avamise süsteem

Automaatsete kottide pakkimismasina peamine omadus on selle võime eelnevalt vormitud kotte usaldusväärselt laadida, korjata, klambriga kinnitada ja avada ilma käsitsi sekkumiseta.

Suure läbilaskevõimega rajatistes on kottide laadimise usaldusväärsus seadmete üldise tõhususe aluseks. Kaasaegsed pöörlevad masinad kasutavad ajakirjalaadset kottide etteandemehhanismi, kus eelnevalt valmistatud kotid on virnastatud horisontaalselt või vertikaalselt. Pneumaatilised vaakum-iminappid hoiavad salve ülemist kotikest, tõstes selle tugevate mehaaniliste haaratside paari. Need haaratsid rakendavad täpset külgpinget, samas kui sekundaarsed vaakumtopsid kinnituvad koti seina mõlemale küljele. Samaaegselt vaakumtõmbega süstib sihitud õhujuga filtreeritud suruõhku otse koti avasse. See ülerõhu erinevus sunnib järjekindlalt avama lamedaid, külgvajutusega või püstiseid tõmblukuga kotikesi (Doypack), tagades selge avanemise ristlõike enne täiteotsikute laskumist.

Inseneri väljakutse selles etapis keskendub materjalide varieerumisele. Eelvalmistatud kotid erinevad kile paksuse, staatilise laengu ja laminaadi jäikuse poolest. Söötmishäirete vastu võitlemiseks on täiustatud masinatel kahetuvastusandurid, mis kontrollivad koti avanemise geomeetriat lähedal asuvate fotoelektriliste silmade või rõhulülitite kaudu. Kui kott ei avane täielikult, peatab juhtsüsteem doseerimistsükli selles konkreetses jaamas, vältides toote lekkimist masina raamile ja säästes kalleid tooraineid.

Mitme jaama pöörlev mehaaniline arhitektuur

Mitme jaamaga pöörlev mehaaniline arhitektuur korraldab kottide töötlemise etapid läbi ümmarguse indekseerimistabeli, et maksimeerida läbilaskevõimet kompaktse jalajäljega.

Pöörlevate kottide pakkimismasinatel on tavaliselt kuus, kaheksa või kümme erinevat tööjaama, mis on paigutatud ümber tsentraalse indekseerimistorni, mida juhib täppismehaaniline globaalne nukkajam või servomootori indekseerimiskäigukast. Kaheksa jaamaga konfiguratsioonis edeneb tööjada deterministlikult: jaam 1 tegeleb koti söötmisega; Jaam 2 teostab kotti trükkimist või kodeerimist; Jaam 3 avab koti ülaosa ja avab vajadusel tõmbluku; Jaam 4 tegeleb esmase täitmisega; Jaam 5 teostab sekundaarset täitmist või vedeliku lisamist; Jaam 6 haldab vaakumgaasi loputamist või toote settimist; Jaam 7 teostab termilise tihendamise; ja jaam 8 jahutab tihendi ja väljutab lõpppakendi väljaminevale konveierile.

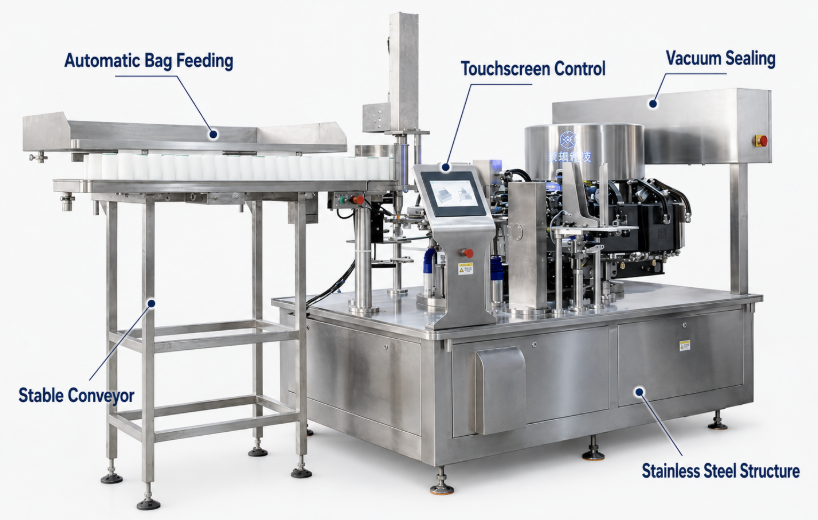

See ümmargune ruumiline paigutus minimeerib põrandapinna vajaduse, võimaldades samal ajal toimida kõigis jaamades. Raskete töötlemisrakenduste jaoks integreerige a Kiire kottisöötmise vaakumpakendamise masin optimeeritud tootmisetõhususe tagamiseks võimaldab töötlemisasutustel töödelda jäiku laminaatkilesid suurel kiirusel, säilitades samas nulltolerantsi tihendite lekete suhtes. Seadmete hindamisel seavad Euroopa ja Põhja-Ameerika tootmisinsenerid järjekindlalt esikohale peamise pöörleva ajami platvormi jäikuse. Rasked korrosioonivastaste katetega töödeldud malmist põhilauad neelavad kiirel indekseerimisel tekkivaid tsüklilisi vibratsioonikoormusi, pikendades seeläbi laagrite eluiga ja säilitades mikromillimeetrise tolerantsi joonduse miljonite töötsüklite jooksul.

Miks eelistavad insenerimeeskonnad pöörlevaid arhitektuure sisemiste süsteemide asemel? Pöörlevad konstruktsioonid eraldavad iga protsessi etapi spetsiaalsetesse mehaanilistesse tsoonidesse, võimaldades iseseisvalt reguleerida käigu kaugust, ooteaega ja pneumaatilist rõhku jaama kohta. Lisaks tagavad peanukkvõlli juhitavad sünkroonsed mehaanilised hoovad, et haaratsi avanemine, koti venitamine ja tihendivarda liikumine jäävad lukustatuks, kõrvaldades tarkvara ajastuse triivi, mis on levinud mittetsentraliseeritud lineaarsetes süsteemides.

Täpse doseerimise ja mitme peaga kaalumise integreerimine

Kottpakendite masinatel on standardsed mehaanilised ja elektroonilised liidesed, mis võimaldavad otsest integreerimist erinevate automatiseeritud doseerimisseadmetega.

Kottide pakkimismasin toimib peamise pakkimisvahendina, kuid kaalu täpsus sõltub pakendamisplatvormi ja ülesvoolu mõõteseadmete vahelisest sujuvast suhtlusest. Kaasaegsetel masinatel on standardsed sideprotokollid (nagu Profinet, EtherNet/IP või Modbus TCP), mis on blokeeritud mitme peaga kombineeritud kaalude, lineaarkaalude, kolvitäiteavade, mahumõõturite topsisööturite ja vertikaalsete tigukruvidega.

1. Granuleeritud ja tahke toote integreerimine: selliste toodete puhul nagu pähklid, kommid, suupisted või külmutatud pelmeenid, asub kombineeritud mitme peaga kaal otse jaama 4 kohal. Kui masina jaama haarats kinnitab, et kott on täielikult avatud, käivitab lubamissignaal kaalu tühjendusuksed, et vabastada kaalutud koorem läbi kohandatud transpordilehtri kotti.

2. Vedeliku ja pasta integreerimine: kastmete, pastade või õlide jaoks kasutatakse mahuga pneumaatilisi kolbpumpasid või servoajamiga peristaltilisi pumpasid, mis on sünkroonitud düüsi alt-üles täitemehhanismidega. Täiteotsik laskub sügavale kotikehasse ja tõmbub vedeliku väljastamisel järk-järgult tagasi, et vältida tagasipritsmeid, õhu kinnijäämist ja tihendi saastumist.

3. Pulbritoodete integreerimine: servo-juhitav tigu juhib peeneid pulbreid, nagu vadakuvalk, jahu või keemilised ained. Täitejaama on paigaldatud tolmueemalduskatted, et tõmmata õhus lenduvad tolmuosakesed koti kaelast eemale, tagades enne termilist sulatamist puhtad tihenduspinnad.

Suure tõhususega vaakumkambri mehaanika

Kiiresti riknevate või oksüdatsioonitundlike kaupade jaoks on kottide pakkimismasinatel integreeritud vaakumkambrid või gaasiloputuskollektorid, et eemaldada jääkhapnik.

Toidu säilitamisel ja spetsiaalsetes keemilistes rakendustes on hapniku eemaldamine koti pearuumist ülioluline säilivusaja pikendamiseks ja lipiidide oksüdatsiooni vältimiseks. Vaakumfunktsioon toimib spetsiaalsete tihenduskambrite või vaakumdüüside kaudu, mis sisestatakse otse koti suhu enne sulgemist.

Ülimadala jääkhapniku vajaduse (alla 1%) jaoks on kogu kott 6. jaama suletud vaakumkambriplokkidesse paigutatud. Tööstuslikud kuivkruviga või pöörleva labaga vaakumpumbad tühjendavad kambri kuni täpse millibaari tasemeni. Kui sihtrõhk on saavutatud, süstivad valikulised modifitseeritud atmosfääriga pakendisüsteemid (MAP) inertseid gaase, nagu lämmastik ( $N_2$ ) või süsinikdioksiid ( $CO_2$ ), et säilitada toote maht või kaitsta õrnu struktuure muljumise eest.

Kohe pärast evakueerimist või gaasi sissepritsemist aktiveeruvad impulssküttevardad kontrollitud pneumaatilise jõu mõjul. Nikkel-kroom kütteelementide ühtlase soojuse hajumise ja reguleeritud mehaanilise rõhu kombinatsioon tagab, et mitmekihilised kiletõkked (nagu PET/AL/PE või PA/PE) sulavad ja kleepuvad ilma aukude, kanalite lekete või külgõmbluste konstruktsiooni nõrgenemiseta.

Täiustatud PLC-juhtimine ja HMI-liides

Kaasaegsed kottide pakkimissüsteemid kasutavad reaalajas jälgimiseks ja juhtimiseks tsentraliseeritud programmeeritava loogikakontrolleri (PLC) üksusi, mis on ühendatud intuitiivsete inim-masina liidestega (HMI).

Kaasaegse pakendamismasina keskmes on suure jõudlusega PLC, mis töötab reaalajas liikumisjuhtimise algoritme. Operaatorid suhtlevad süsteemiga täisvärvilise tööstusliku puuteekraaniga HMI liidese kaudu. Juhtimisarhitektuur pakub peamiste tööparameetrite igakülgset juhtimist:

• Automaatne retseptihaldus: operaatorid saavad salvestada parameetreid enam kui 100 erineva koti suuruse ja tooteprofiili jaoks. Uue retsepti valimine reguleerib automaatselt mootoriga kotimagasini laiust, haaratsi keskjoont ja termilise tihenduse temperatuuri seadeväärtusi digitaalsete samm-ajamite abil, vähendades vahetusaegu tundidest alla kümne minuti.

• Reaalajas tõrkediagnostika: sisseehitatud diagnostikatarkvara jälgib õhurõhuandureid, termopaari tagasisideahelaid, ajami mootori koormusi ja vaakumitaset. Kui ilmneb rike, kuvab HMI visuaalse graafika, mis osutab otse mõjutatud andurile või jaamale, lühendades tõrkeotsingu aega.

• No-Bag, No-Fill, No-Seal Logic: nutikad loogikajärjestused hoiavad ära raiskamise. Kui kotimagasin ei suuda kotti toita või kott ei avane, blokeerib PLC doseerimissignaali ja hoiab tihenduslõuad lahti. See välistab toormaterjali kadu, hoiab ära toote saastumise kuumalt tihendusvardad ja väldib mehaanilisi ummistusi.

• Tööstus 4.0 ühenduvus: integreeritud OPC UA protokollid ja Etherneti liidesed võimaldavad kaugliinide integreerimist, pilvepõhist OEE jälgimist, ennustavaid hooldushoiatusi ja sujuvat suhtlust järelevalve- ja andmehõivesüsteemidega (SCADA).

Ehitusmaterjalid ja hügieeniline disain

Kottide pakkimismasinad kasutavad korrosioonikindlaid roostevabast terasest raame ja suletud ajamikorpust, et täita ranged tööstuslikud toiduohutuse ja keemilise pesemise standardid.

Kaasaegsetes töötlemiskeskkondades mõjutab sanitaarkonstruktsioon otseselt toiduohutuse nõuetele vastavust ja sanitaartööde tööjõukulusid. Välisraam, jaama hoovad, peamine indekseerimislaud ja tootega kokkupuutuvad komponendid on valmistatud SS304 või meditsiinilise kvaliteediga SS316L roostevabast terasest. Konstruktsiooni keevisõmblused lihvitakse siledaks ja pidevaks, et kõrvaldada praod, kuhu võivad koguneda bakterikultuurid või kemikaalide jäägid.

Märga keskkonna jaoks mõeldud seadmete kaitseklass on IP65 või kõrgem, mis võimaldab kasutajatel kasutada kõrgsurvevedelikku ja desinfitseerivaid kemikaale, kahjustamata seesmist elektroonikat või mehaanilisi laagreid. Elektrikilbid on varustatud sisemiste kliimaregulaatorite või õhk-õhk soojusvahetitega, et säilitada positiivne siserõhk, vältides niiskuse sissetungimist pesutsüklite ajal. 15-kraadise või enama nurga all olevad kaldpinnad võimaldavad pesuveel kiiresti voolata, vältides seisvaid vedelaid basseine, mis sisaldavad mikroobide kasvu.

Miks on ajami isoleerimine hädavajalik? Mehaanilise jõuülekande (hammasrattad, peamised veovõllid, indekseerimisnukid) isoleerimine suletud alumises kambris ülemisest töötlemistsoonist eemal hoiab ära määrdeainete saastumise toiduainetega. Samuti kaitseb see ülitäpseid mehaanilisi ajameid agressiivsete puhastuslahuste eest.

Ohutuskaitsed ja hädaolukorra protokollid

Tööstuslikud kottide pakkimismasinad sisaldavad füüsilisi blokeeringuid, hädaseiskamissilmuseid ja pneumaatilisi tühjendusventiile, et kaitsta personali ja seadmeid.

Kiired masinad, mis töötavad suurte termiliste ja mehaaniliste jõududega, nõuavad põhjalikku ohutustehnikat. Standardsetel füüsilistel ohutuskarpidel on läbipaistvad, löögikindlad polükarbonaatpaneelid, mis on paigaldatud anodeeritud alumiiniumist või roostevabast terasest raamidele. Need uksed võimaldavad jaama toimimist töötamise ajal täielikult visuaalselt kontrollida, hoides samal ajal töötajad liikuvatest mehaanilistest lülidest eemal.

1. Turvablokeeringu lülitid: kõik kapiuksed ja hoolduse juurdepääsupaneelid on varustatud kahe kanaliga magnet- või RFID-turvalukustuslülititega. Mis tahes ukse avamine töö ajal saadab peamisele ohutusreleele kohese ohutusväljalülitussignaali, mis viib millisekundite jooksul kontrollitud seiskamisele kõik mootoriga ajamid ja mehaanilised haaratsid.

2. Pneumaatilised väljalaskeohutusventiilid: hädaseiskamisseisundis väljutavad pneumaatilised kaitseklapid peamistest kinnitussilindritest ja tihendusajamitest kinni jäänud suruõhku, vältides tahtmatuid mehaanilisi liigutusi või kinnitustoiminguid.

3. Ülekoormussiduri kaitse: Peamine pöörlev indekseerimistorn on ühendatud mehaanilise pöördemomenti piirava ülekoormussiduriga. Kui paindumatu takistus ummistab indekseerimislaua, lülitub sidur viivitamatult lahti, lahutades mootori ajami ning hoides ära jaamhoobade ja indekseerimisrataste konstruktsioonikahjustused.

Kasutushoolduse ja jõudluse näpunäited

Proaktiivne rutiinne hooldus, täpne mehaaniline joondamine ja kulumiskomponentide jälgimine pikendavad automatiseeritud pakkimisliinide tööiga.

Süsteemi pikaealisus sõltub struktureeritud ennetavatest hooldusprotokollidest, mis on kohandatud tsüklilise pinge ja soojuskoormusega. Kasutuskogemus näitab, et enamik tööseisakuid tuleneb kulumaterjalide, nagu vaakum-iminlapid, silikoontihendiribad, teflonist isolatsiooniteibid ja mehaanilised haaratsidvedrud, jälgimata kulumisest.

(Hoolduse teema): Masina tööaja olulised tavad

• Igapäevane puhtus ja ülevaatus: pühkige iga vahetuse lõpus kottide haaratsid, vaakumtopsid ja kuumakindlad vardad heakskiidetud mitteabrasiivsete lahustitega puhastusvahenditega. Kontrollige alumiste tihendite lõualuude teflonteipkatteid süsiniku kogunemise või rebendite suhtes; kahjustatud lint põhjustab ebaühtlast soojusülekannet, mis põhjustab tihendi läbipõlemist või kanali lekkeid.

• Iganädalane pneumaatika- ja vaakumtorustiku kontroll: tühjendage õhufiltri-regulaatori üksuste niiskuspüüdurid ja kontrollige pneumaatilisi torujuhtmeid füüsiliste hõõrdumise või kuivmädaniku pragude suhtes. Kontrollige vaakumpumba õlitaset ja värvi; hägune või tume õli viitab tahkete osakeste saastumisele või vee emulgeerumisele, mis nõuab viivitamatut õli ja filtri vahetust.

• Igakuine määrimine ja joondamine: kandke mehaaniliste ühendushoobade ja lineaarlaagrite välistele määrdeliitmikele toidukõlblikku määret vastavalt tehase viskoossuse spetsifikatsioonidele. Veenduge, et koti mehaanilised haaratsid oleksid visuaalselt paralleelselt tihendusvarrastega ±0,2 mm tolerantsiga. Valesti joondatud haaratsid rakendavad kuumtihendamise ajal ebaühtlast pinget, põhjustades piki tihendi õmblust mikrokortse.

• Temperatuuriregulaatorite kvartaalne kalibreerimine: Kalibreerige termopaare ja PID temperatuuriregulaatoreid, kasutades välist kalibreeritud pinnapüromeetrit. Selle tagamine, et HMI-l teatatud temperatuur ühtib tihendivarda tegeliku pinnatemperatuuriga, hoiab ära nõrgad külmad tihendid või sulanud koti õlad.

Rakendades neid hooldusprotokolle ja valides tugeva masinaarhitektuuri, mis on kohandatud teie kilestruktuuridele ja tooteomadustele, saavad tegutsevad tehased tagada pideva, tõhusa ja kasumliku pakendamistegevuse aastateks.
