Mis on vaakumpakkimismasin ja kuidas see töötab?

Vaakumpakkimismasin on automatiseeritud tööstuslik või kaubanduslik pakkimisseade, mis on ette nähtud õhuhapniku eemaldamiseks mitteläbilaskvast painduvast kotist või jäigast mahutist enne korpuse hermeetilise sulgemist, pärssides seeläbi aeroobset mikroobset oksüdatsiooni, vältides niiskuse kadu ja pikendades oluliselt toote säilivusaega.

Lühidalt

Vaakumpakkimismasinate mõistmine: ülevaade

Vaakumpakkimismasin toimib olulise tööstusliku pakkimislahendusena, mis eemaldab pakendi seest atmosfääriõhu – eelkõige hapniku – enne õhutiheda hermeetilise tihendi loomist, et kaitsta toote terviklikkust ja pikendada oluliselt ladustamise elujõulisust.

Füüsika põhitasandil tugineb vaakumpakendamine kõrge rõhu erinevuse loomisele mitteläbilaskva koti sisemuse ja väliskeskkonna vahel. Atmosfääriõhk koosneb ligikaudu kahekümne ühest protsendist hapnikust, seitsmekümne kaheksast protsendist lämmastikust ja vähesest niiskusest. Hapnik on lipiidide oksüdatsiooni, keemilise lagunemise, ensümaatilise pruunistumise ja aeroobsete mikroobide (nagu hallitus ja aeroobsed bakterid) vohamise peamine katalüsaator. Eemaldades õhu alarõhuni, mis tavaliselt jäävad vahemikku negatiivse nullpunkti üheksa viie baari ja negatiivse nullpunkti üheksa üheksa baari (jääkhapniku tase alla nullpunkti ühe protsendi), peatab vaakumpakendamise seade need lagunemisrajad tõhusalt.

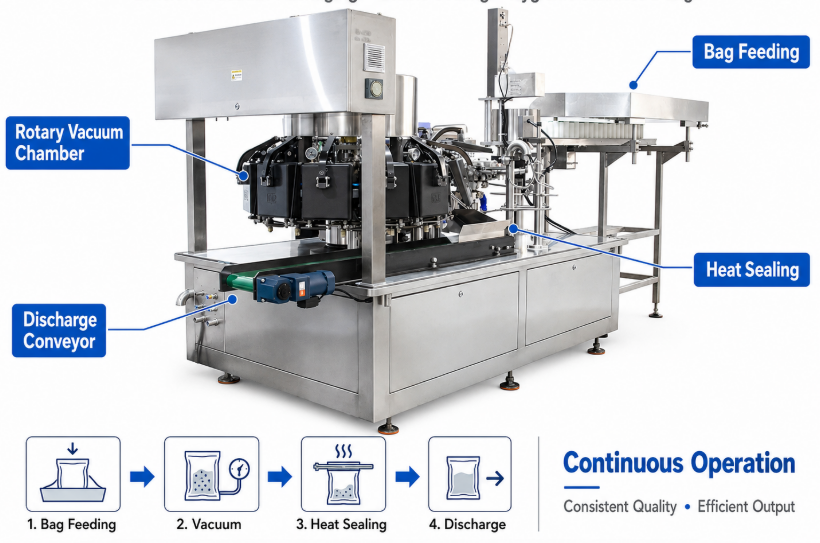

Kiiretes töötlemiskeskkondades kasutavad kaasaegsed ettevõtterajatised üha enam täiustatud automatiseerimist, näiteks suure jõudlusega Kott-söötmise vaakumpakendamise masin . Erinevalt kambermasinatest, mis nõuavad kottide käsitsi laadimist fikseeritud sektsioonidesse, valivad pideva pöörleva kotisöötmise konfiguratsioonid automaatselt eelnevalt vormitud kotid, asetavad need täitetila alla, transpordivad need mitme jaamaga vaakumkambritesse ja sulgevad need pidevalt. See arhitektuurne disain lahutab täitmistsükli evakueerimistsüklist, võimaldades liini kiirust üle kuuekümne kuni kaheksakümne kotti minutis, säilitades samal ajal range vaakumi sügavuse.

Insenerid kujundavad need süsteemid mehaanilise jäikuse, vaakumtiheduse ja termodünaamilise soojusülekande järgi. Vaakumkambri struktuurne terviklikkus peab taluma pidevaid tsüklilisi rõhuerinevusi ilma seina läbipaindeta. Lisaks nõuab mehaanilise kotti transportimise, solenoidklapi käivitamise, vaakumpumba nihke ja kuumtihenduse ooteaja vaheline sünkroniseerimine keerukat mikrosekunditaseme PLC programmeerimist. Näiteks Euroopa rajatiste spetsifikatsioonid eelistavad tugevalt roostevabast terasest AISI 304 konstruktsiooni, tööriistadeta ümberlülitusvõimalust ja IP65 pesemiskaitset, et täita rangeid hügieenistandardeid, minimeerides samal ajal seisakuid partiivahetuste ajal.

Vaakumpakkimismasina komponendid ja nende funktsioonid

Vaakumpakkimismasina funktsionaalne töökindlus ja kiirus sõltuvad viie peamise alamsüsteemi sünergilisest koostoimest: vaakumpumba koost, vaakumkamber, kottide käsitsemismehhanism, termotihendusvardad ja keskne programmeeritav loogikakontroller (PLC).

Iga vaakummasina põhimootor on selle vaakumpumbasüsteem. Tööstuslikud masinad kasutavad suure töömahuga pöörleva labaga vaakumpumpasid (õliga määritud või kuivkäivitusega), mis suudavad kiiresti tõmmata sügavaid vaakumtasemeid. Need pumbad on sobitatud väliste rõhutõstepumpadega, kui mahunõuded nõuavad kiiret eemaldamist suurtes kambrites. Vaakumkamber ise on vastupidavast roostevabast terasest korpus, mis on varustatud sünteetilise silikoon- või EPDM-tihenditega, mis on loodud selleks, et säilitada lekete puudumine sügava rõhu vähendamise ajal.

Automaatsete eelvalmistatud kotimasinate mehaaniline käsitsemine tugineb täppis-pneumaatilistele haaratsidele, vaakum-iminappidele ja pöörlevatele pöördlaudadele. Masin valib salvest lamedad valmiskotid, avab koti ülaosa mehaanilise imemise teel, lisab lämmastiku loputusdüüsi, kui on ette nähtud modifitseeritud atmosfääriga pakend, ja kannab täidetud koti pidevasse pöörlevasse kambrisse. Kasutades robustset Suure väljundvõimsusega liinide jaoks mõeldud kottisöötmisvaakumpakendamismasin tagab, et kotikeste mehaaniline joondus jääb termotihenduslõugade vahel ideaalselt tasaseks, hoides ära kortsude teket, mis põhjustavad mikrokanalite lekkeid.

Termiline tihendusjaam koosneb vesijahutusega impulsstihendusvarrastest, nikkel-kroom (NiCr) kütteelementidest ja kuumakindlast PTFE (teflon) lintkatetest. Kui vaakumtsükkel on lõppenud, suruvad pneumaatilised silindrid kuumutusvarda vastu vastas asuvat alasit, edastades kontrollitud elektriimpulsi, mis sulatab koti sisemised polümeerikihid (tavaliselt PE või PP). Temperatuuri, rõhu ja jahutusaja täpne juhtimine tagab tihendi, mis talub allavoolu transportimise ajal füüsilist koormust.

Hooldus- ja ehitusnõuanne (vaakumsüsteemi terviklikkus): kontrollige regulaarselt pöörleva pumba õli värvi ja viskoossust läbi vaateklaasi. Emulgeeritud või piimjas õli viitab märgade toiduainete niiskuse saastumisele, mis vähendab drastiliselt ülimat vaakumrõhku ja kiirendab pumba labade kulumist. Tehke iganädalased õlipuhastustsüklid ja vahetage sünteetilist pumbaõli iga viiesaja töötunni järel, et säilitada vaakumi taastumise kiirus ja vältida pumba rikkeid.

Vaakumpakendamise protsess: samm-sammult selgitus

Vaakumpakendamise protsess on automatiseeritud kuueastmeline mehaaniline tsükkel, mis koosneb koti laadimisest, koti avamisest, materjali täitmisest, atmosfäärigaaside evakueerimisest, termoimpulsssulgemisest ja kambri ventilatsioonist koos pakendi tühjendamisega.

Toimingute jada algab automaatse kotisöötmisega. Kiiretes pöörlevates kottisöötmispakendites tõmbab mehaaniline vaakumõlg mitmest virnast koosnevast salvest lameda eelvalmistatud koti ja kannab selle üle esmase jaama haaratsisse. Masin suunab indeksi avamisjaama, kus ülemised ja alumised vaakum-imemispadjad tõmbavad koti suu lahti, samal ajal kui sihitud õhujuga kontrollib sisemise õõnsuse täielikku laienemist. Andurid kontrollivad koti olemasolu ja õiget avamist, enne kui annavad märku ülesvoolu mitmepealistele kaaludele või vedelatele täiteainetele toote vabastamiseks.

Pärast täitmist viib mehaaniline õlg kotikese avatud pöörleva vaakumkambri jaama. Raske kambri kuppel sulgub, moodustades perimeetri tihendi vastu õhukindla tihendi. Suure võimsusega vaakumpump aktiveerub, tõmmates õhu kiiresti kambrist välja. Kuna õhurõhk langeb kambris ja sulgemata koti sees identselt, ei keeda ega pritsi koti sees olevad vedelad tooted, kui jälgitakse temperatuuri ja rõhu aurupunkti. Õrnade toodete puhul toimub valikuline modifitseeritud atmosfääripakendi (MAP) gaasi (nt CO2 või N2) sissepritse kohe pärast evakueerimist.

Niipea, kui elektrooniline rõhuandur kinnitab vaakumi sihttaset (nt negatiivne nullpunkt üheksa kaheksa baari), laieneb sisemine impulss-tihendusvarras. Elektrivool annab NiCr-ribale pinget täpseks ooteajaks (tavaliselt üks punkt kaks kuni kaks punkti null sekundit), sulatades koti termoplastse sisemise voodri. Samal ajal jahutavad varda sees olevad vesijahutuskanalid tihendit kiiresti suure pingutusjõu all, et keevisõmblus tahkuks. Lõpuks väljutab kamber atmosfääriõhku, tasandus vabastab kaane ja mehaanilised ejektorid kannavad hermeetiliselt suletud pakendi tühjenduskonveierile.

1. Automaatne kotisöötmine: vaakum- ja asetamismehhanism tõmbab eelnevalt vormitud kotid salvest esmaste klambrihoobadeni.

2. Koti avamine ja tuvastamine: topelt imipadjad tõmbavad koti seinad lahku; suruõhupuhurid tagavad koti täieliku laienemise; optiline andur kontrollib koti avanemist.

3. Täpne doseerimine / täitmine: mitme peaga kaalud, tigu täiturid või vedelikupumbad asetavad mõõdetud toote avatud kotiõõnde ilma ülemist tihenditsooni saastamata.

4. Kambri tihendamine ja sügav evakueerimine: vaakumkambri kuppel sulgub tihedalt; vaakumpump eemaldab õhu kiiresti määratud alarõhu seadepunktini.

5. Termilise impulsi liitmine: tihendusvardad suruvad pneumaatilise jõu mõjul kotisuudmele; suure vooluga impulss keevitab sisemised PE/PP polümeerikihid.

6. Jahutus ja õhuventilatsioon: kiire jahutamine tugevdab keevisõmblust; kambri rõhk ühtlustub ümbritseva atmosfääriga; kamber avaneb ja edastab valmis paki.

Vaakumpakendite kasutamise eelised toiduainete säilitamiseks

Vaakumpakendamine pakub ületamatuid toiduainete säilitusvõimalusi, eemaldades hapnikku, et vältida mikroobset oksüdatsiooni, pikendades säilivusaega kuni viis korda pikemaks kui traditsioonilisel säilitamisel, lukustades loomuliku niiskuse ja kõrvaldades sügavkülmiku põlemise pikaajalise külmhoiustamise ajal.

Keemilisest ja bioloogilisest vaatenurgast muudab atmosfäärihapniku täielik eemaldamine põhjalikult riknevate esemete lagunemiskõverat. Hapnikust sõltuvad aeroobsed riknemisbakterid, nagu Pseudomonas, aga ka tavalised hallitusseened ja seened, ei suuda ellu jääda ega paljuneda keskkondades, kus hapniku jääksisaldus on alla null-koeli viie protsendi. Kui anaeroobsed mikroorganismid nõuavad eraldi termilist töötlemist (nagu retortimine), siis standardne kaubanduslik vaakumpakendamine pärsib tõhusalt igapäevase värske toidu riknemise peamisi põhjuseid.

1. Säilivusaja märkimisväärne pikenemine: Värske punane liha, mis laguneb tavapärases mähises tavaliselt kolme kuni nelja päeva jooksul, säilitab sügaval vaakumkülmhoones puhta kvaliteedi kakskümmend üks kuni kolmkümmend päeva. Töödeldud liha, juustud ja suitsukala võivad pikendada säilivusaega kuni mitu kuud ilma kunstlike keemiliste säilitusaineteta.

2. Niiskusekaotuse ja kaalukahanemise vältimine: Sulgemata külmhoones kaotavad jahutatud valgutooted aurustumisel pidevalt seotud vett, mis põhjustab saagikadu ja pinna kuivamist. Vaakumpakendamine loob nullläbilaskvusega barjääri, mis lukustub looduslike mahladega, säilitades müügimassi ja tekstuuri.

3. Sügavkülmiku põletuse ja jääkristallimise kõrvaldamine: sügavkülmiku põletus tekib siis, kui jääkristallid sublimeeruvad otse toidu pinnalt küllastumata külmutusõhuks. Vaakumkinnitusega kotid kõrvaldavad kõik sisemised õhutaskud, takistades niiskuse migratsiooni ja säilitades raku struktuuri sügaval miinuskülmumisel.

4. Mahu ja logistika efektiivsuse optimeerimine: Painduvate kottide tihendamisel tihedalt vastu toote geomeetriat, vähendab vaakumpakendamine pakendi kogumahtu kahekümne kuni neljakümne protsendi võrra võrreldes jäikade kandikute või evakueerimata kottidega. See ruumiline tõhusus võimaldab köögikombainidel maksimeerida kaubaaluste laadimise tihedust ja vähendada külmutusveo kulusid.

5. Täiustatud visuaalne atraktiivsus ja toote terviklikkus: vaakumpakend hoiab tooteid kindlalt paigal, vältides konstruktsiooni nihkumist pikamaatranspordi ajal. Arenenud tööstuse integreerimine Kott-söötmise vaakumpakendamismasina sari tagab laitmatu tihendi esitlemise, selge kile selguse ja nulli lekkemäära, tõstes otseselt kaubamärgi positsioneerimist jaemüügiriiulitel.

Vaakumpakkimismasinate levinumad rakendused erinevates tööstusharudes

Vaakumpakendamise masinaid kasutatakse laialdaselt erinevates ülemaailmsetes tööstusharudes, sealhulgas värske valgu töötlemine, valmistoidu tootmine, farmaatsia- ja meditsiiniseadmete steriliseerimistõkked, elektroonika oksüdatsiooni vältimine ja keemilise pulbri isoleerimine.

Toidusektoris on vaakumtehnoloogia tööstusliku valgulogistika selgroog. Esmastes lihatöötlemisrajatistes vaakumpakendatakse subprimaalsed jaotustükid vahetult pärast lihatööstust ookeanitranspordi ajal märglaagerdamiseks. Mereandide töötlejad kasutavad kõrge tõkkega vaakumkotte, mis takistavad rasvaste kalade, näiteks lõhe, lipiidide oksüdatsiooni, säilitavad maitseprofiile ja väldivad rääsumist. Samamoodi kasutavad juustutootjad vaakumpakendeid, et hõlbustada ühtlast vananemist, pidurdades samal ajal hallituse kasvu.

Lisaks inimtoidu töötlemisele on vaakumpakendel meditsiini-, farmaatsia- ja elektroonikariistvara tootmises oluline roll. Steriilsed meditsiiniinstrumendid, kirurgiakomplektid ja siirdatavad seadmed on vaakumkinnitatud hingava Tyveki või kõrge barjääriga fooliumlaminaatide sisse, et säilitada steriilsus kuni kirurgilise kasutuselevõtuni. Mikroelektroonika, räniplaadid ja tundlikud PCB-sõlmed suletakse vaakumtihendusega kuivatuspakkidega, et vältida atmosfääri oksüdatsiooni, elektrostaatilist laengut ja niiskusest põhjustatud korrosiooni ookeaniülese transpordi ajal.

Töönäpunäide kiirete pakkimisliinide jaoks. Kui kasutate lamineeritud alumiiniumfooliumi või raskeid mitmekihilisi PE/PA kotte automatiseeritud pöörlevatel masinatel, reguleerige tihendusvarda jahutusaega null koma kolme sekundi võrra ülespoole. Rasked tõkkematerjalid hoiavad soojust kauem kui õhukesed polükiled; Haarde enneaegne vabastamine enne tihendi polümeeri täielikku kristalliseerumist põhjustab mikrolõhede tekkimist ja vaakumi terviklikkuse rikkumist aja jooksul.

Kokkuvõte ja tehniline kokkuvõte

Kokkuvõtteks võib öelda, et vaakumpakendamise masinad kujutavad endast asendamatut põhitehnoloogiat tänapäevastes tootmis- ja toiduainete töötlemise sektorites. Mõistes atmosfääri evakueerimise mehaanilisi põhimõtteid, termilise impulsi sulgemise dünaamikat ja automatiseeritud kottide transporti, saavad tehase juhid ja tehnilised direktorid teha pakendamisliinide uuendamisel teadlikke otsuseid. Üleminek käsitsi teisaldamiselt suure läbilaskevõimega automatiseeritud pöörleva kott-söötmise vaakumsüsteemidele suurendab oluliselt töövõimsust, vähendab tööjõukulusid ja tagab ühtlase, lekkevaba hermeetilise tihendi. Olgu see värske valgu kvaliteedi säilitamine, jaemüügi säilivusaja pikendamine või õrnade tööstuslike komponentide kaitsmine atmosfääri korrosiooni eest – tugevasse vaakumpakendite automatiseerimisse investeerimine tagab mõõdetava pikaajalise investeeringutasuvuse ja suurepärase tarneahela vastupidavuse.
