Що ви знаєте про робочі характеристики автоматичної машини для подачі та пакування пакетів?

Автоматична машина для подавання та пакування мішків забезпечує чудову продуктивність завдяки поєднанню високошвидкісної механічної індексації мішків, точного пневматичного відкриття мішків, динамічного багатоваріантного дозування та герметичного вакуумного запаювання в єдиному роторному шасі. Працюючи зі швидкістю до 60 мішків за хвилину з цільовою надійністю запечатування понад 99,8 відсотка, сучасна вакуумна пакувальна машина з подачею мішків максимізує загальну ефективність обладнання завдяки кінематиці з сервоприводом, швидкому безінструментальному зміненню розміру мішка, вдосконаленій перевірці відкривання мішка за допомогою датчиків і гігієнічній конструкції з нержавіючої сталі, яка відповідає суворим світовим стандартам.

Зміст

• Механічна конструкція та кінематичні характеристики

• Можливості годування, відкриття та розміщення мішків

• Ефективність вакуумної камери та цілісність ущільнення

• Сумісність матеріалів і універсальність сумки

• Ефективність роботи та інтеграція Smart Control

• Протоколи технічного обслуговування та гігієнічні стандарти проектування

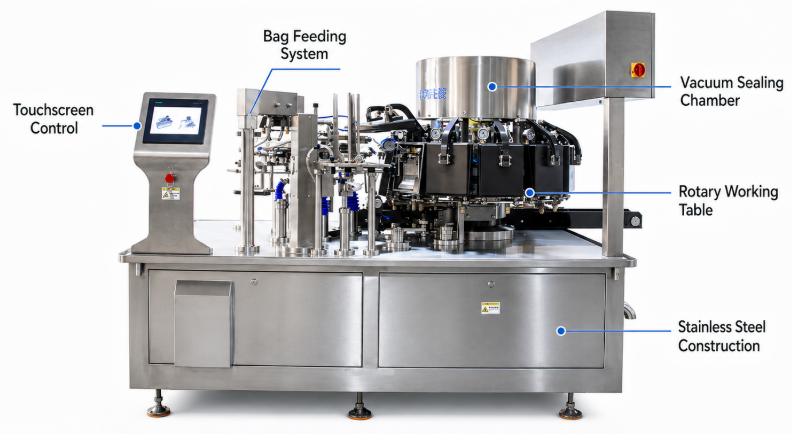

Механічна конструкція та кінематичні характеристики

Основна кінематична продуктивність автоматизованої машини для подачі мішків залежить від жорсткої структурної рами, сервоприводів з високим крутним моментом і синхронізованих індексаторів, які мінімізують механічний зазор під час високошвидкісного обертання.

Під час аналізу продуктивності машини на активній виробничій лінії структурна цілісність є основоположним показником. Високошвидкісні ротаційні пакетно-пакувальні платформи відчувають постійний імпульс обертання та сили раптового уповільнення. Для пом’якшення деформації рами та структурної вібрації в системах промислового класу використовуються міцні основні рами з нержавіючої сталі SUS304 або SUS316 із товщиною стінок понад 12 міліметрів. Ця структурна жорсткість зберігає критичні центри між станцією завантаження мішків, відкриваючими захватами, дозуючими форсунками та камерами вакуумного запаювання.

Базова архітектура приводу руху зазвичай поєднує прецизійні глобоїдні кулачкові індексатори з багатоосьовими серводвигунами змінного струму. У той час як старіші механічні ланцюгові системи з часом страждали від подовження, сучасні індексні столи з сервоприводом зберігають точність обертання в межах часток міліметра. При інтеграції в a Високошвидкісна вакуумна пакувальна машина з подаванням мішків для оптимізації ефективності виробництва , це точне просторове вирівнювання гарантує, що вхідні пакети постійно центруються безпосередньо під носиками для заповнення, запобігаючи забрудненню продукту на фланці ущільнення.

Інженери завжди віддають перевагу механічному динамічному балансу. Оскільки швидкість машини перевищує 50 циклів на хвилину, інерція, створена важкими вакуумними камерами, що обертаються навколо центральної осі, може створити значне напруження кручення. Розподіляючи масу симетрично по роторній схемі з 8 або 10 станціями, динамічне балансування зменшує знос підшипників і знижує споживання енергії під час безперервної багатозмінної роботи.

Конструктивна рама та параметри системи приводу

Можливості годування, відкриття та розміщення мішків

Для надійного забирання пакета та повного відкривання горловини потрібні синхронізовані вакуумні присоски, форсунки для впорскування повітряним струменем і механічні пальці для відкриття, щоб усунути неправильне подавання.

Цикл прийому пакетів часто є головним вузьким місцем для автоматизованого пакувального обладнання. Високопродуктивний модуль подачі мішків повинен обробляти плоскі, попередньо виготовлені мішки з магазину без подвійної подачі або не відкриваючи горловину мішка. Високошвидкісні пневматичні вакуумні манжети збирають окремі пакети за допомогою спеціальних силіконових або фтореластомерних присосок. Ці присоски вибрано за їхню стійкість до стирання та стабільне зчеплення з глянцевим або текстурованим ламінатом пакетів.

Після підйому сумка переходить до механічних захватів, які затискають зовнішні краї сумки. Одночасно верхня і нижня присоски розтягують протилежні сторони горловини мішка. Щоб гарантувати, що внутрішня частина мішка повністю надувається перед наповненням, в отвір мішка впорскується контрольована подача сухого стисненого повітря. Удосконалені оптичні датчики потім перевіряють геометрію відкриття мішка. Якщо датчик виявляє згорнутий пакет, машина автоматично обходить заправну станцію, запобігаючи розливу дорогого продукту та зберігаючи ротаційну камеру чистою.

Європейські клієнти часто запитують нас, чому ми віддаємо перевагу двоступеневим механізмам відкриття пакетів. У реальних середовищах обробки статика тонкої плівки, зміна вологості або важкий ламінат мішків можуть спричинити злипання стінок мішків. Двоступенева механічна відкривачка фізично простягає пальці всередину отвору пакета, щоб механічно примусово відкрити його, нейтралізуючи статичну електрику та проблеми з жорсткістю плівки перед початком фази дозування.

Параметри обробки та відкриття пакетів

Ефективність вакуумної камери та цілісність ущільнення

Ефективність герметичного ущільнення залежить від точного часу евакуації у вакуумній камері, контрольованих температур нагрівальних елементів і рівномірного застосування тиску.

Фаза евакуації та герметизації є найбільш критичним сегментом a вакуумна пакувальна машина для подачі мішків . Сучасні системи використовують поворотну конструкцію з подвійною структурою, що відокремлює карусель для подачі мішків від каруселі для обробки з високим вакуумом. Після заповнення пакета його переміщують у закриту вакуумну камеру. Промислові вакуумні насоси швидко знижують тиск у внутрішній камері до концентрації залишкового кисню нижче 0,1 відсотка, зберігаючи швидкопсувні продукти, такі як оброблене м’ясо, сири та готові до вживання страви.

Термічна герметизація відбувається за допомогою імпульсних нагрівальних елементів або безперервно нагрітих латунних брусків, покритих високоякісною PTFE (тефлоновою) стрічкою. Під час запаювання товстих багатошарових бар’єрних пакетів (таких як PET/AL/PE або PA/PE) машина застосовує постійний пневматичний тиск, одночасно подаючи імпульс електричного струму через ніхромові стрічки. Слідує швидкий цикл охолодження, блокуючи молекулярну структуру шару розплавленого полімеру під тиском. Це запобігає мікротріщинам на краю ущільнення під час декомпресії камери.

Оцінюючи ефективність ущільнення, інженери аналізують температурні криві, час витримки та механічну паралельність губок. Контрольовані мікропроцесором контури PID підтримують температуру нагрівального стержня в межах ±1°C. Цей рівень контролю запобігає прогоранню тонких плівок, гарантуючи повне злиття товстих складок на ластовиці або доріжок блискавок.

Специфікації вакуумної камери та системи ущільнення

Назва теми (Технічне обслуговування вакуумного насоса та запобігання мікровитокам) : щоб підтримувати оптимальний рівень зниження тиску в ротаційних вакуумних камерах, щотижня перевіряйте прозорість масла вакуумного насоса та замінюйте забруднене масло кожні 500 годин роботи. Крім того, щодня візуально перевіряйте та очищайте прокладки ущільнювачів камери, використовуючи серветки, змочені спиртом, щоб запобігти витоку вакууму через дрібні частинки їжі або неправильні показники тиску.

Сумісність матеріалів і універсальність сумки

Сучасні пакувальні платформи з подачею в мішки вміщують різні стилі мішків, у тому числі пакети з тристоронньою герметизацією, стоячими, бічними вставками та на блискавці, для широких ламінованих матеріалів.

Ключовою перевагою готових машин для подачі мішків у порівнянні з традиційним устаткуванням для рулону Form-Fill-Seal (FFS) є їх здатність обробляти складні, високоестетичні пакети. Сучасні виробники продуктів харчування та хімікатів покладаються на складну геометрію упаковки, щоб виділити свої бренди на полицях магазинів. Автоматична система подачі мішків легко адаптується до плоских тристоронніх герметичних мішків, чотирьохсторонніх герметичних мішків, стоячих конфігурацій Doypack, мішків із бічними вставками та пакетів, що закриваються на блискавці.

Обробка різноманітних матеріалів вимагає індивідуальних поверхонь губок і динамічного контролю натягу. Наприклад, тонкі плівки з чистого поліетилену (ПЕ), придатні для переробки, легко розтягуються під час натягу, вимагаючи обережного механічного поводження та швидкого імпульсного охолодження. І навпаки, ламінати з товстої фольги (бар’єрні плівки з оксиду алюмінію або нейлонові структури високої щільності) вимагають підвищеного тепла, вищих механічних сил затиску та спеціальних профілів ножів для чистого обрізання країв пакета.

При експлуатації гнучкий вакуумна пакувальна машина з подаванням мішків , механізми перемикання без інструментів є важливими для мінімізації часу простою. Механічне регулювання ширини для всіх захватів відбувається одночасно за допомогою центрального моторизованого керування, що керується через інтерфейс HMI, скорочуючи час зміни лінії з годин до хвилин.

Тип сумки та матриця сумісності матеріалів

Ефективність роботи та інтеграція Smart Control

Інтеграція програмованих логічних контролерів, мереж датчиків у режимі реального часу та автоматизованих периферійних пристроїв дозування перетворює автономні машини для подачі мішків у чутливі виробничі центри Industry 4.0.

Сучасні виробничі підприємства розглядають пакувальні машини як взаємопов’язані цифрові вузли, а не ізольовані механічні пристрої. Мозком автоматизованої машини для подачі мішків є її централізована система ПЛК (зазвичай Allen-Bradley, Siemens або Schneider Electric) у поєднанні з інтуїтивно зрозумілим сенсорним екраном інтерфейсу людина-машина (HMI). Оператори керують швидкістю машини, тепловими профілями, тривалістю вакуумування та рецептами розміру мішків безпосередньо з єдиного екрана керування.

Мережі інтелектуального керування синхронізують пристрій подачі мішків із периферійними пристроями для подачі, що знаходяться вище за потоком, такими як багатоголовкові комбіновані ваги, шнекові наповнювачі, рідинно-поршневі насоси або комбіновані багатокомпонентні системи дозування. Головний ПЛК використовує сигнали квитування, щоб підтвердити, що пакет правильно відкрито, затиснуто та розміщено перед тим, як надіслати команду скидання до наповнювача. Якщо пакета немає, наповнювач утримує корисне навантаження, запобігаючи відходам продукту та забрудненню механічних компонентів.

Клієнти з Європи та Північної Америки часто вимагають розширеної реєстрації даних, можливостей зв’язку Ethernet/IP і віддаленого доступу до підтримки. Інтегровані сенсорні системи відстежують споживання енергії, споживання повітря, температурний дрейф і швидкість циклу в режимі реального часу. Ця безперервна подача даних підтримує моделі прогнозованого обслуговування, які виявляють можливі несправності компонентів до того, як вони спричинять незаплановані зупинки лінії.

Система керування та функції інтелектуальної інтеграції

Протоколи технічного обслуговування та гігієнічні стандарти проектування

Забезпечення довгострокової експлуатаційної надійності вимагає суворого дотримання стандартів проектування промивання IP65, систематичної заміни зношуваних частин і постійного управління змащенням.

Промислові середовища, особливо ті, що обробляють сире м’ясо, птицю, молочні продукти або мариновані продукти, вимагають суворого очищення на місці (CIP) і санітарних робочих процесів. Високоефективне обладнання для подачі мішків має похилі поверхні з нержавіючої сталі, безшовні безперервні зварні шви та повністю герметичні електричні корпуси зі стандартом IP65 або IP67. Ці деталі конструкції запобігають накопиченню промивної води, дезінфікуючих хімікатів і залишків їжі в механічних щілинах, де Listeria або Salmonella . можуть процвітати такі бактерії, як

Графіки профілактичного обслуговування мають зосереджуватись на витратних матеріалах. Вакуумні присоски, силіконові ущільнювальні стрічки, тефлонові ізоляційні стрічки та пневматичні повітряні фільтри зазнають постійного термічного та механічного навантаження. Встановлення чітких інтервалів заміни запобігає раптовим падінням рівня вакууму або погіршенню якості ущільнення.

Графік поточного технічного обслуговування та контрольний список

1. Щоденні перевірки роботи

   1. Протріть термоущільнювальні стрижні та перевірте, чи немає на поверхні тефлонової стрічки нагару чи розривів.

   2. Очистіть пневматичні присоски ізопропіловим спиртом, щоб видалити масло, пил або залишки продукту.

   3. Перевірте системні регулятори стисненого повітря, щоб переконатися, що вбудовані вологовловлювачі спорожнені.

2. Щотижневі перевірки роботи

   1. Огляньте оглядове скло ротаційного вакуумного насоса, щоб переконатися в рівні та прозорості масла.

   2. Змастіть відкриті механічні шестерні, приводні ланцюги та кулачкові покажчики харчовим мастилом.

   3. Перевірте пальці механічного захвату на вирівнювання та перевірте натяг затискної пружини.

3. Щомісячні перевірки роботи

   1. Перевірте всі електричні з’єднання всередині основної шафи керування на наявність незакріплених клем.

   2. Виміряйте електричний опір стрічки нагрівача, щоб визначити температурну деградацію до того, як елементи вийдуть з ладу.

   3. Замініть головні вбудовані повітряні фільтри та перевірте всі вакуумні лінії на наявність ознак тріщин або зносу.

Резюме та перспективи галузі

Розуміння робочих характеристик автоматичної машини для подачі мішків і пакування має важливе значення для максимізації продуктивності виробничої лінії, зниження витрат на оплату праці та підтримки суворого контролю якості. Від міцної конструкції з нержавіючої сталі та поворотної кінематики з сервоприводом до вдосконаленої вакуумної вакуумної евакуації та інтелектуальної інтеграції керування Industry 4.0, ці системи складають ядро ​​сучасних операцій гнучкого пакування.

У міру того, як споживчий попит зміщується в бік екологічно чистих плівок із мономатеріалів і геометрії пакетів, що закриваються, автоматизоване пакувальне обладнання продовжує розвиватися. Інвестиції в надійні, високоточні платформи для подачі мішків гарантують, що виробники харчової, фармацевтичної та хімічної продукції великого обсягу зберігають швидкість, цілісність ущільнення та робочу гнучкість, необхідні для збереження конкурентоспроможності на глобальному ринку, що розвивається.
